PEEK材料：高端工程塑料的标杆之选

一、卓越的机械性能：强度与韧性的完美平衡

高强度特性

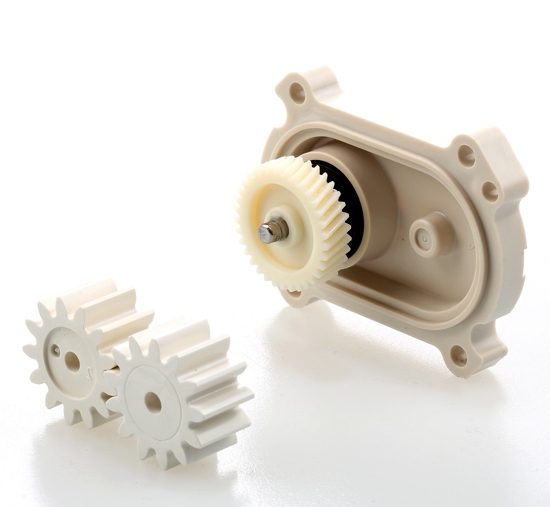

PEEK的拉伸强度高达90-100MPa，弯曲模量超过3.5GPa，其机械性能可与金属材料媲美。在持续载荷条件下仍能保持结构稳定性，特别适用于制造齿轮、轴承座等承受高机械应力的零件。

优异的耐疲劳性
在10^6次循环载荷测试中，PEEK的疲劳强度仍保持初始值的70%以上，远高于普通工程塑料。这一特性使其成为石油钻探设备振动部件的理想选择。

宽温域适应性
PEEK在-60℃至+250℃范围内机械性能衰减率不足15%，短期耐温可达300℃。例如航空发动机舱盖部件在极端温差下仍能保持尺寸精度。

二、自润滑性：降低能耗的天然优势

摩擦系数低至0.15-0.3
PEEK分子链中的苯环结构形成自润滑层，干摩擦条件下摩擦系数仅为尼龙的1/3。注塑成型的PEEK轴承可在无油润滑环境下连续工作8000小时以上。

耐磨耗性能突出
通过碳纤维增强的PEEK复合材料，PV值（压力×速度）可达3MPa·m/s，比PTFE高5倍。医疗器械中的关节部件采用PEEK可降低80%的磨损颗粒产生。

抗咬合特性
与金属对磨时不易产生粘着磨损，汽车变速箱同步环使用PEEK部件可减少40%的传动损耗。

三、耐化学品腐蚀：直面恶劣环境的盾牌

四、酸碱耐受性
在浓硫酸（98%）、氢氧化钠（40%）等强腐蚀介质中浸泡1000小时，重量变化率<0.5%。化工阀门密封件采用PEEK可延长使用寿命至传统材料的6倍。

五、有机溶剂抗性
对丙酮、二甲苯等有机溶剂几乎零溶胀，半导体行业晶圆夹持器在溶剂清洗环境中尺寸稳定性达±0.01mm。

水解稳定性
200℃蒸汽环境中500小时抗拉强度保持率>90%，核电站泵体密封圈采用PEEK可避免传统材料的水解老化问题。
