PI零件加工​有哪些性能以及参数？（二）

PI零件加工有哪些性能以及参数？（二）

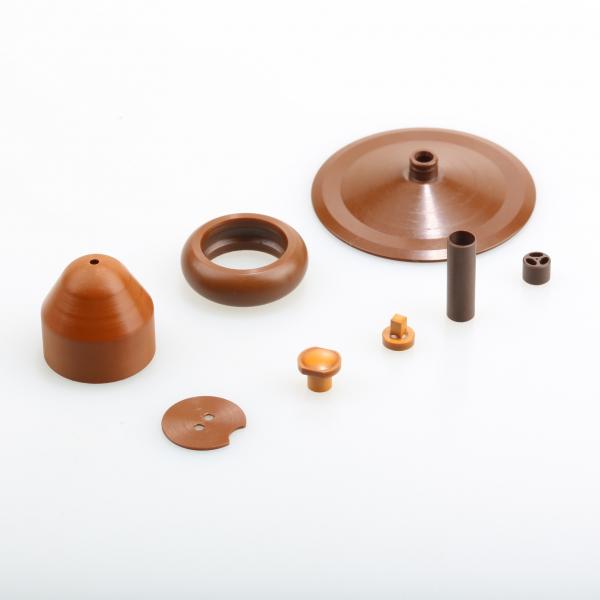

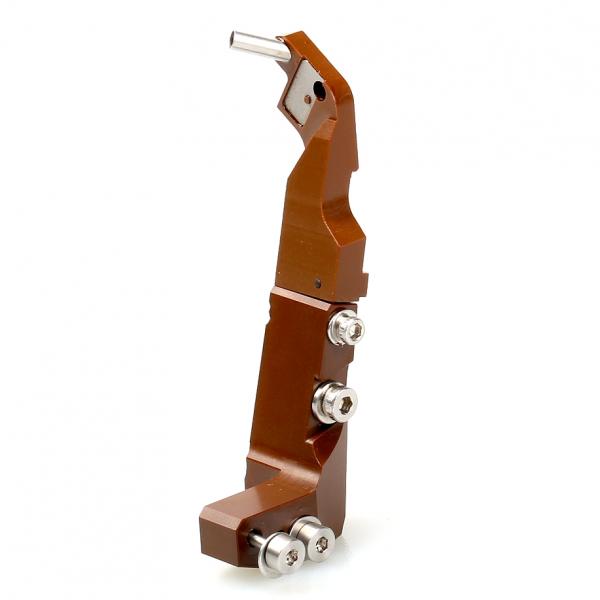

5、 PI零件加工的热膨胀系数在2×10-5－3×10-5℃，南京岳子化工YZPI热塑性聚酰亚胺3×10-5℃，联苯型可达10-6℃，个别品种可达10-7℃。

6、PI零件加工具有很高的耐辐照性能，其薄膜在5×109rad快电子辐照后强度保持率为90%。

7、 PI零件加工具有良好的介电性能，介电常数为3.4左右，引入氟，或将空气纳.米尺寸分散在聚酰亚胺中，介电常数可以降到2.5左右。介电损耗为10-3，介电强度为100－300KV/mm，广成热塑性聚酰亚胺为300KV/mm，体积电阻为10∧17Ω·cm。这些性能在宽广的温度范围和频率范围内仍能保持在较高的水平。

8、 PI零件加工是自熄性聚合物，发烟率低。

9、 PI零件加工在极高的真空下放气量很少。

10、PI零件加工无.毒，可用来制造餐具和医用器具，并经得起数千次消.毒。有一些聚酰亚胺还具有很好的生物相容性，例如，在血液相容性实验为非溶血性，体外细胞毒性实验为无.毒。

      PI零件加工的参数：外观淡黄色粉末、弯曲强度(20℃) ≥170MPa、密度 1.38～1.43g/cm3、冲击强度(无缺口) ≥28kJ/m2、拉伸强度 ≥100 MPa、维卡软化点 >270℃、吸水性(25℃，24h)、伸长率 >120%。
